| 專利名稱：一種汽車、摩托車LED前照燈 專利類型：實用新型 申請?zhí)?/strong>：2010205633597 申請日：2010.10.15 公告號：CN201866671U 公告日：2011.06.15 專利權人：重慶科鷹電氣有限公司 發明（設計）人：代天榮、李易 地址：402329重慶市九龍坡區白市驛鎮海龍村（創業基地工業園） 分類號：F21S8/10(2006.01)I;F21V19/00(2006.01)I;F21V5/04(2006.01)I;F21V29/00(2006.01)I;F21W101/10(2006.01)N;F21Y101/02(2006.01)N 代理機構：重慶華科專利事務所50123 代理人：康海燕 收費信息：點擊查詢 |

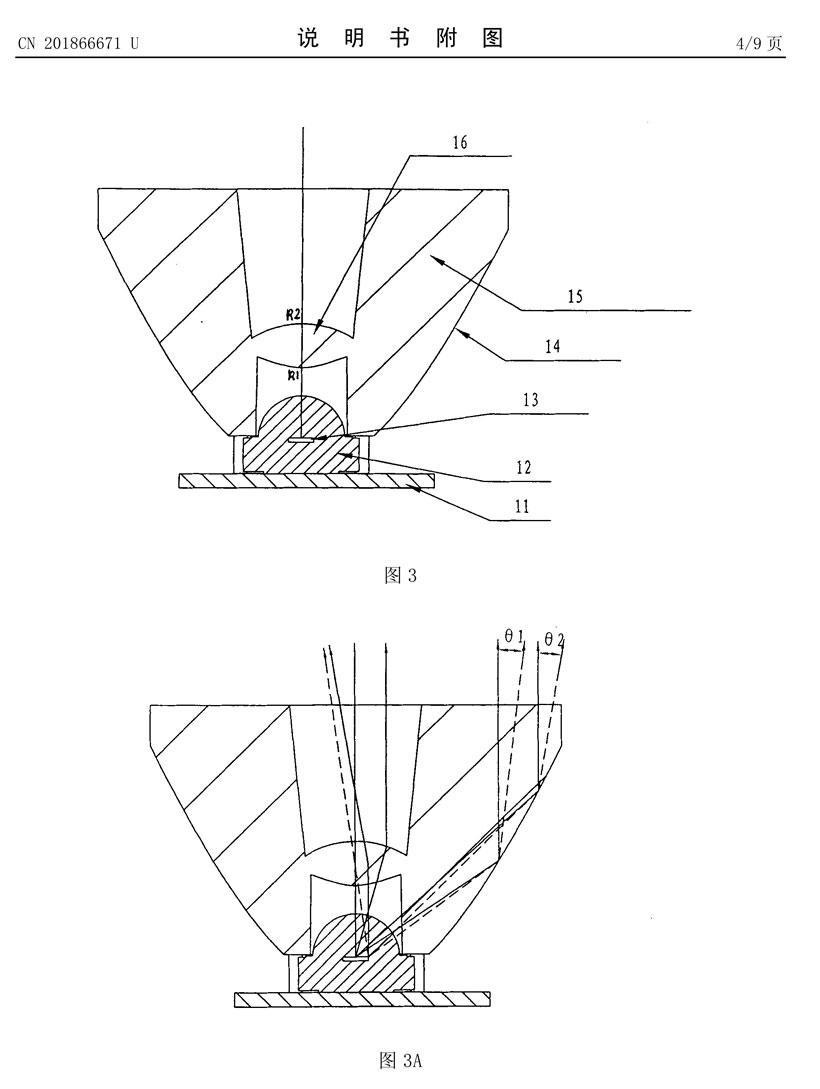

簡要說明： 本實用新型提出一種汽車、摩托車LED前照燈，其包括LED燈、燈板、燈座、燈片和后殼和透明外罩。燈板上并列布置有至少三個所述的LED燈，其中至少有一個LED燈的出射光線與燈板平面的垂直線之間呈0.5°～22°夾角，且與燈板平面的垂直線呈所述夾角的LED燈中，至少有一個LED燈的杯頂表面為豎直排列的柱面形式，形成前照燈的近光部分。燈架上其余的LED燈的杯頂表面為平面，同時，至少有一個LED燈的出射光線與燈板平面的垂直線重合，形成前照燈的遠光部分。本前照燈通過合理設計二次光學系統使LED前照燈的出射光亮度和成型光斑均達到理想的要求，消除安全隱患，并可降低功率，提高照度，不發熱，壽命長。 |
