| 專利名稱：一種LED發光單元及所形成的摩托車LED前照燈光源 專利類型：實用新型 申請號：2010201383840 申請日：2010.03.23 公告號：CN201680258U 公告日：2010.12.22 專利權人：重慶科鷹電氣有限公司 發明（設計）人：代天榮、黃益華、李易 地址：401329重慶市九龍坡區白市驛海龍村(創業基地工業園) 分類號：F21S8/10(2006.01)I;F21V13/04(2006.01)I;F21V19/00(2006.01)I;B62J6/02(2006.01)I;F21W101/10(2006.01)N;F21Y101/02(2006.01)N 代理機構：重慶華科專利事務所50123 代理人：康海燕 收費信息：點擊查詢 |
簡要說明： 同樣的發明創造已同日申請發明專利

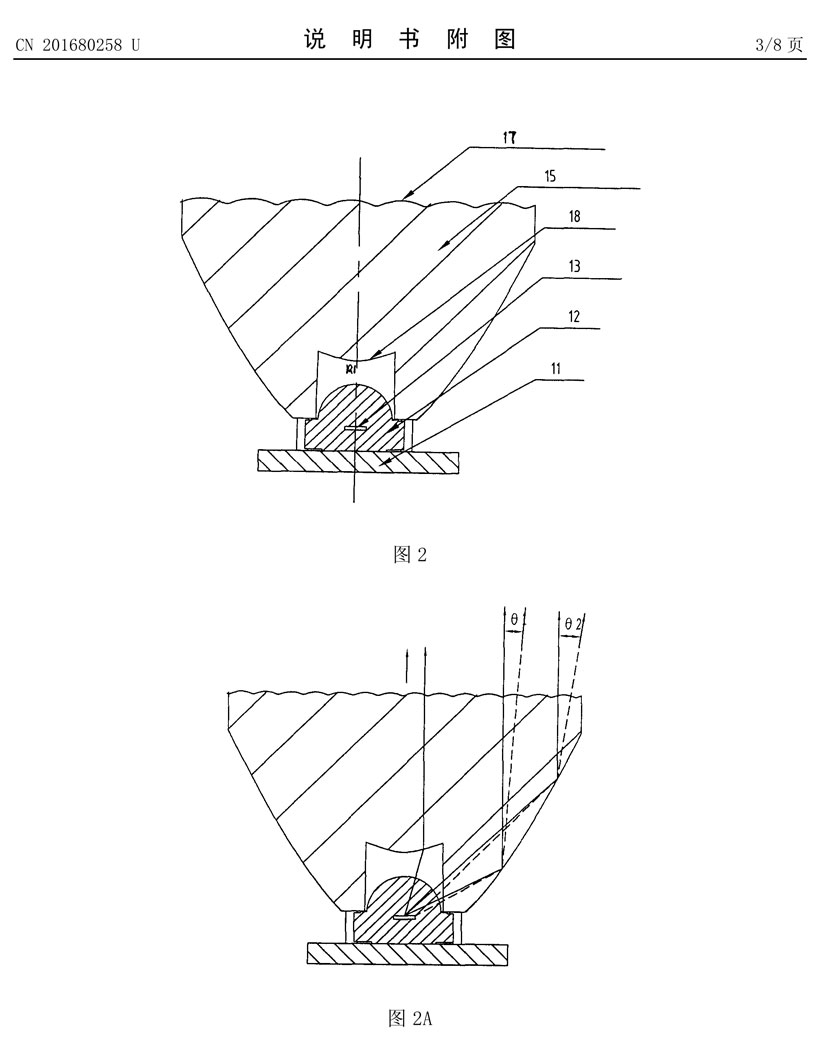

本實用新型提出一種LED燈發光單元即所形成的摩托車LED前照燈光源。其發光單元由透鏡式燈杯、LED燈珠和電路板組成，燈杯的拋物反射面或球型反射面的焦點與雙面凸透鏡或單面凸透鏡的焦點重合，并且所述重合焦點落于LED燈珠出射光的實焦點與虛焦點之間，或落于實焦點上或虛焦點上。燈杯的杯頂為平面或分布至少一條豎直排列的柱面。本實用新型通過合理設計燈杯結構以及燈珠在燈杯中的安裝位置，使發光單元的出射光亮度和成型光斑均可以達到理想的要求。將其作為LED摩托車前照燈的光源可達到功率降低、照度提高、不發熱、壽命延長的效果，并可消除安全隱患。 |
